瑞萨R7F0C807 直流无刷电机控制应用方案

瑞萨R7F0C807 直流无刷电机控制应用方案
本方案介绍了R7F0C807 单片机在直流无刷电机控制中的应用

  • 采用瑞萨小封装8-bit MCU R7F0C807（ 20引脚，20MHz主频），通过实时输出（RTO）模块驱动电机
      转动。
  • RTO以TAU0作为输入源，对TAU0的通道1 产生的PWM 波形进行各种输出控制（如：正向输出、反向输
      出；输出“高”、输出“低”，输出“高阻态”），从而实现对电机的控制。
  • INTP0作为强制截止信号专属输入端口，当外部信号触发INTP0时，RTO输出端口自动输出预先设定好的
      截止电平来停止电机转动。

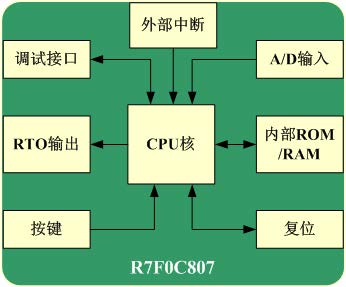

芯片内部模块连接图：

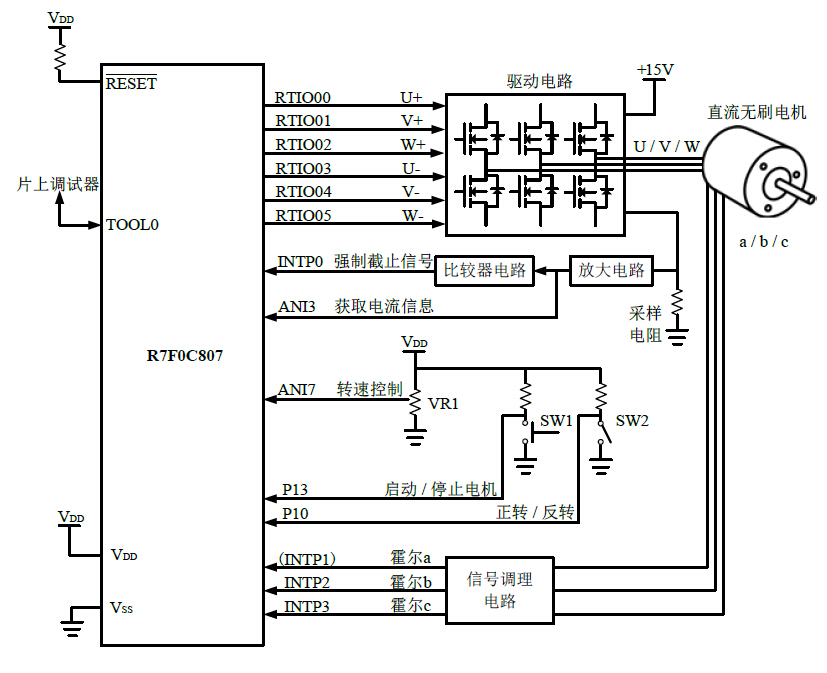

硬件配置图：

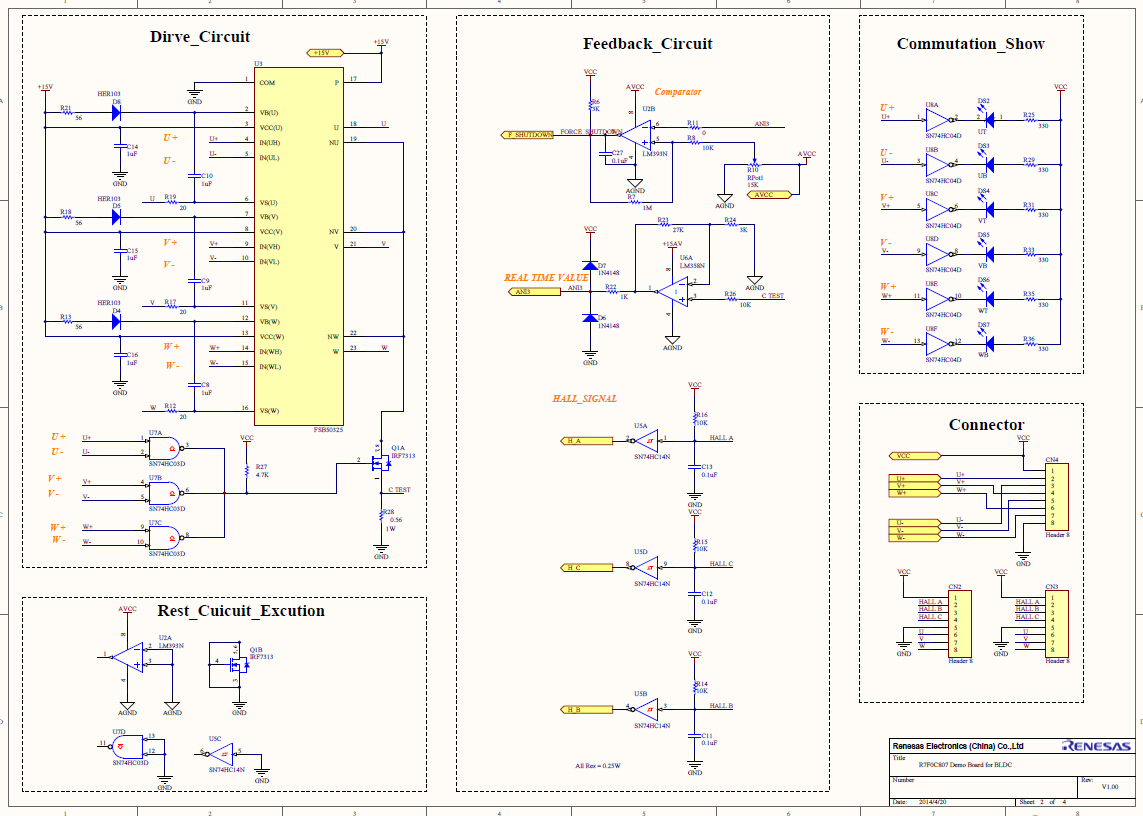

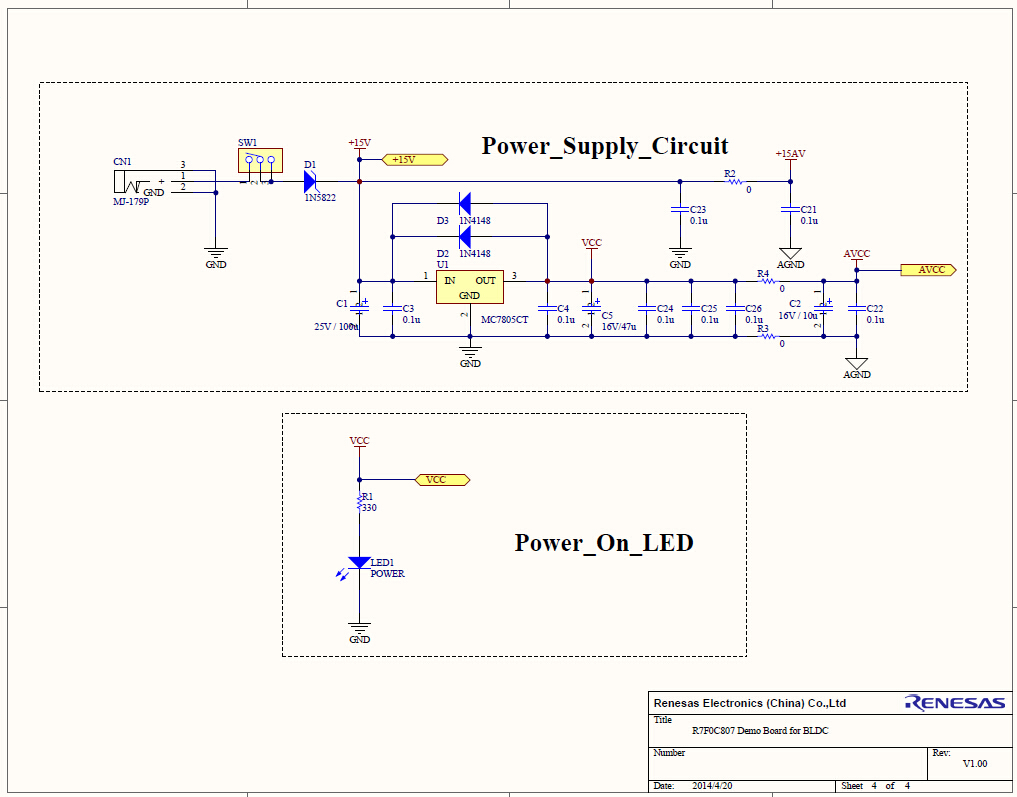

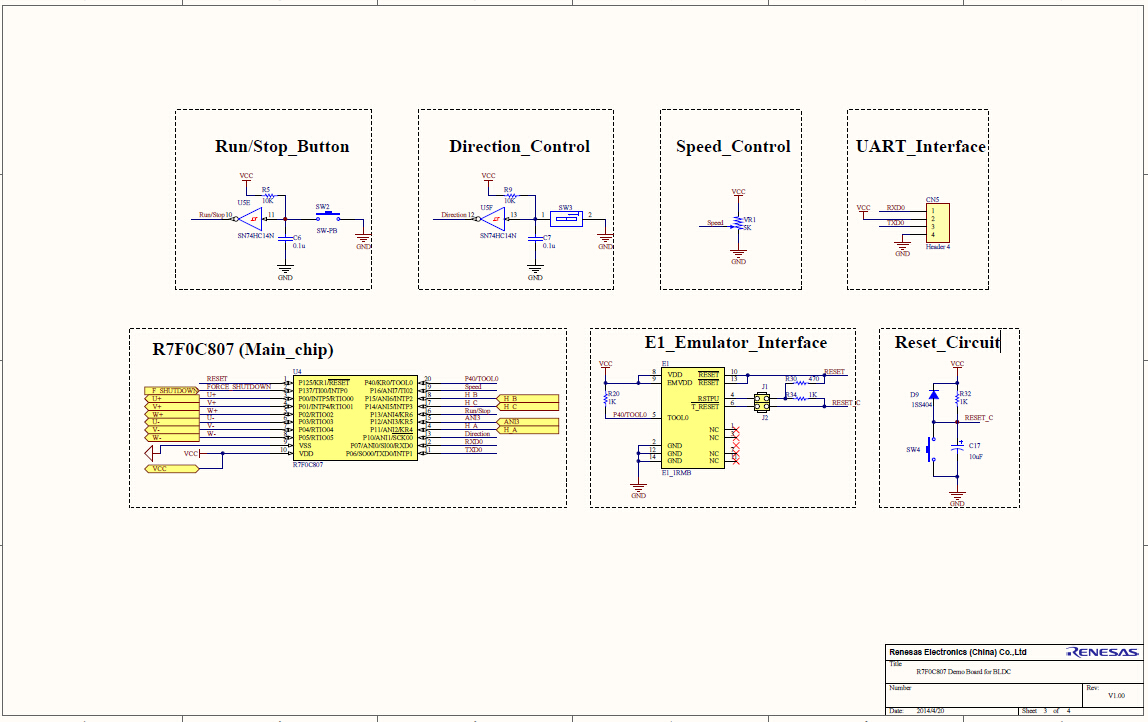

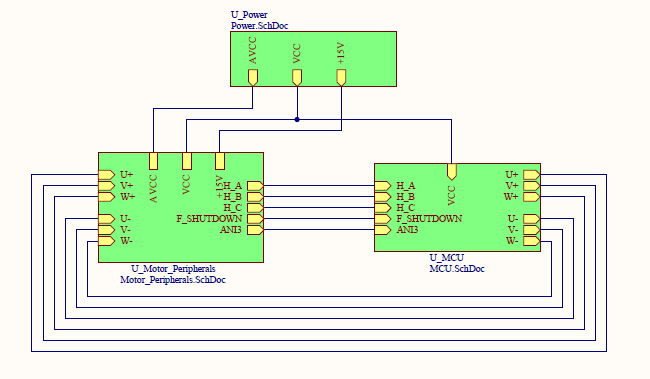

电路原理图：

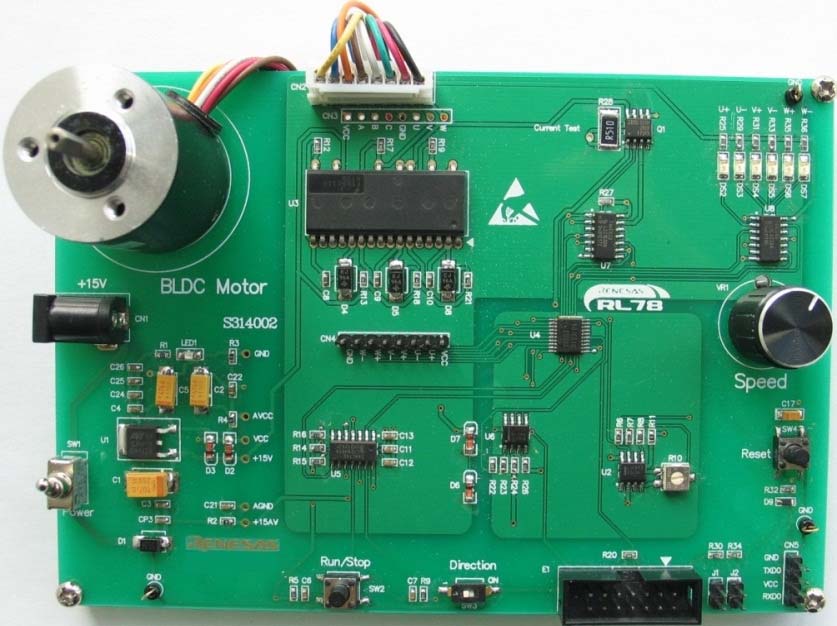

硬件实物图：






本应用方案由瑞萨官方提供，具体应用说明、电路原理图以及源代码下载请点击：http://cn.renesas.com/applications/platform_cn/index.jsp?campaign=easygo_sidebanner_201306#page=demoset
