特点
R8C/2K 群、R8C/2L 群是装载R8C/Tiny 系列CPU 内核的单芯片微型计算机。R8C/Tiny 系列CPU 内核有
高功能指令和高效率指令，并且具有1M 字节的地址空间和高速执行指令的能力。因为具有乘法器，所以能进
行高速运算处理。
功耗小，而且能根据运行模式进行功率控制，通过噪声对策结构实现了辐射噪声低和噪声耐量强的特性。
内置了多功能定时器、串行接口等丰富的外围功能，可减少系统的部件数。
R8C/2L 群内置数据闪存（1KB×2 块）。
R8C/2K 群和R8C/2L 群的不同点只在有无数据闪存，外围功能相同。
用途
家电、办公设备、声频、民用设备及其他。
性能概要
| 项目 | 功能 | 规格 |
|---|---|---|
| CPU | 中央处理 单元 |
|
| 存储器 | ROM, RAM | 请参见 产品阵容。 |
| 电源 电压检测 | 电压检测电路 |
|
| I/O端口 | 可编程 I/O端口 |
|
| 时钟 | 时钟生成电路 |
|
| 中断 |
| |
| 检测定时器 | 15位 × 1（带有预定标器），可以选择复位启动 | |
| 定时器 | 定时器RA | 8位 × 1（带有8位预定标器） 定时器模式（周期定时器） 脉冲输出模式（每周期反相电平输出） 事件计数器模式 脉冲宽度测量模式 脉冲周期测量模式 |
| 定时器RB | 8位 × 1(带有8位预定标器） 定时器模式（周期定时器） 可编程波形生成模式（PWM输出） 可编程单脉冲生成模式 可编程等待单脉冲生成模式 | |
| 定时器RC | 16位 × 1（带有4个捕捉/比较寄存器） 定时器模式（输入捕捉功能、输出比较功能） PWM模式（输出3引脚） PWM2模式（PWM输出引脚） | |
| 定时器RD | 16位 × 2（带有4个捕捉/比较寄存器） 定时器模式（输入捕捉功能、输出比较功能） PWM模式（输出6引脚） 复位同步PWM模式（输出三相波形（6 引脚）、锯齿波形调制制） 互补PWM模式（输出三相波形（6 引脚），三角形波形调制） PWM3模式（固定周期的PWM输出2引脚） | |
| 串行 接口 | UART0, UART2 | 时钟同步串行I/O/UART × 2 |
| LIN模块 | 硬件LIN：1（定时器RA、UART0） | |
| A/D转换器 | 10位分辨率 × 9通道，包括采样和保持功能 | |
| 闪存 |
| |
| 工作频率/电源 电压 | f（XIN）= 20 MHz（VCC= 3.0至5.5 V） f（XIN）= 10 MHz（VCC= 2.7至5.5 V） f（XIN）= 5 MHz（VCC= 2.2至5.5 V）（VCC= 2.7至5.5 V，仅用于A/D转换器） | |
| 功耗 | 典型值10 mA（VCC= 5.0 V，f（XIN）= 20 MHz） 典型值6 mA（VCC= 3.0 V，f（XIN）= 10 MHz） 典型值23 μA（VCC= 3.0 V，等待模式，低速片上振荡器使用） 典型值0.7 μA（VCC= 3.0 V，停止模式） | |
| 工作环境温度 | -20至85℃（N型号） -40至85℃（D型号）（1） -20至105℃（Y型号）（2） | |

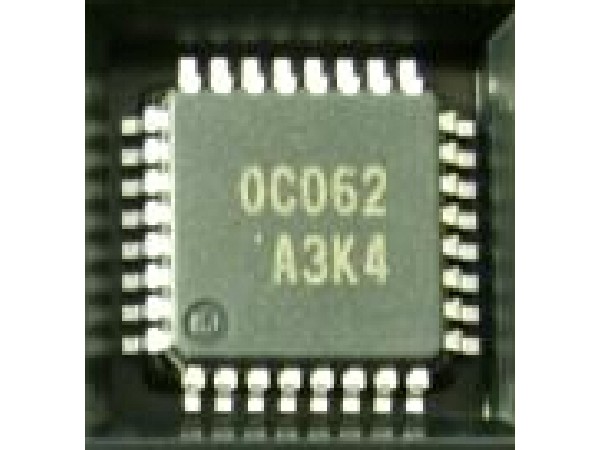

封装 | 32引脚LQFP 封装代码：PLQP0032GB-A（以前的代码：32P6U-A） | |
