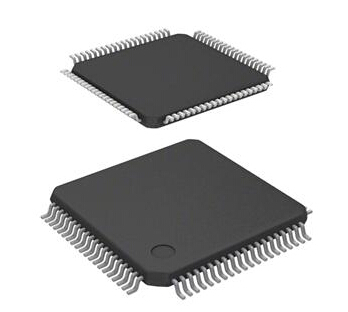

R5F562T7

产品详情

特点
■ 内置32 位RX CPU 内核
• 最大工作频率100MHz
165DMIPS性能（以100MHz运行时）
• 32位单精度浮点数（符合IEEE754标准）
• 32×32→64位运算结果（1条指令）的累加器
• 32×32位乘法、除法器（乘法运算指令为1个CPU时钟）
• 高速中断
• 5段流水线的CISC哈佛体系结构
• 可变长度指令格式：大幅缩短代码
• JTAG调试功能和高速跟踪功能
■ 工作电压
• 单3.3V、单5V、3.3V产品能使用5V模拟电源
■ 低功耗功能
• 4种低功耗模式
■ 内部主闪存（无等待）
• 以100MHz运行、读周期为10n sec
• 当CPU全速读时，无等待
• 64K/128K/256K字节容量
• 用于指令、操作数
• SCI、JTAG的用户编程
■ 内部数据闪存
• 最大32K字节（可进行30K次擦除）
• 不对CPU外加负荷的编程/擦除
■ 内部SRAM （无等待）
• 8K/16K字节SRAM
• 用于操作数、指令
■ DMA
• DTC：能在1个单元进行多个通道的传送

■ 复位和电源电压控制
• 随时内部上电复位（POR）
• 能设定低电压检测功能（LVD）
■ 时钟功能
• 支持外部水晶振荡、内部PLL的8MHz～12.5MHz
• 用于IWDT的内部125kHzLOCO时钟
• 主时钟振荡停止检测功能（支持IEC60730）
■ 内部独立看门狗定时器（支持IEC60730）
• 以125kHzLOCO时钟运行
• 无法通过软件停止的强WDT
■ 内置最多7 个通信接口
• 内置CAN （符合ISO11898-1标准）、32个邮箱
• SCI（3ch）
异步模式（带噪声消除功能） /时钟同步模式/智能卡接口模式
• 支持I2C总线接口、SMBus （1ch）
• RSPI（1ch）
• LIN（1ch）
■ 最多16 个16 位定时器
• 16位MTU3：以100MHz运行、输入捕捉、输出比较、2ch输出三相互补PWM波形、不对CPU外加负
载的互补PWM、相位计数模式（8ch）
• 16位GPT：以100MHz运行、输入捕捉、输出比较、4ch输出单相互补PWM波形或者1ch输出三相互
补PWM波形＋1ch输出单相互补PWM波形、不对CPU外加负荷的互补PWM、比较器联动（计数运
行、PWM无效控制）、振荡频率异常检测功能（支持IEC60730）（4ch）
• 16位CMT （4ch）
■ 内置3 个单元并且以1MHz 运行的A/D 转换器（共计20ch）
• 能在3个单元同时进行7ch的采样
• 自诊断功能（支持IEC60730）
• 2个单元的12位ADC：3个采样&保持电路、双数据寄存器、放大器、比较器（8ch）
• 1个单元的10位ADC （12ch）
■ CRC （Cyclic Redundancy Check）运算器
• 监视通信数据（支持IEC60730）
• 监视存储数据（支持IEC60730）
■ 最多61 个输入/ 输出端口、最多21 个输入端口
• PORT寄存器：监视输出端口（支持IEC60730）
■ 工作环境温度

• –40°C～+85°C
